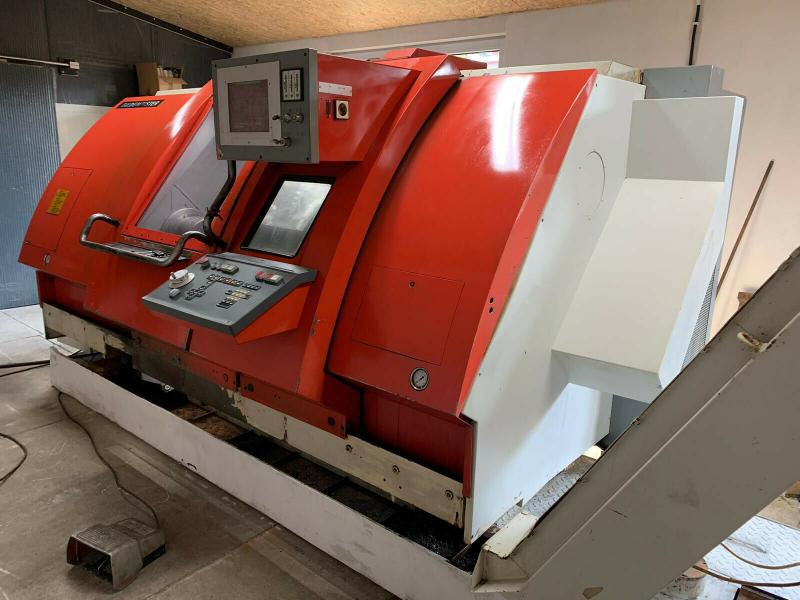

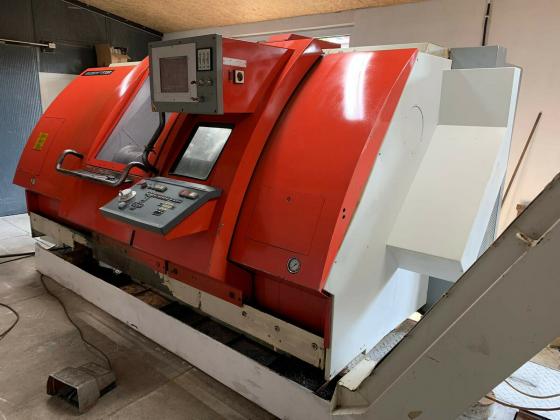

CNC Drehmaschine, GILDEMEISTER CTX 500, Angetribene Werkzeuge, C-Achse

Drehdurchmesser 500 mm
Drehlänge 1065 mm
Steuerung HEIDENHAIN EPL 2
Umlaufdurchmesser max. über Bettabdeckung 600 mm
Umlaufdurchmesser über Schlitten 420 mm
x-Weg 275 mm
z-Weg 1065 mm

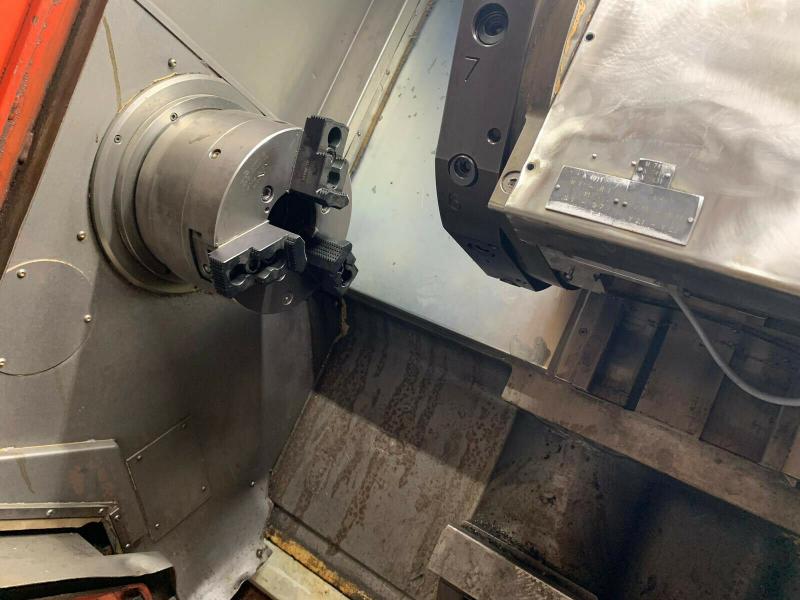

Spindelbohrung 85 mm
Spindeldrehzahlen 16 - 3200 U/min
Drehmoment an der Spindel 800 Nm
Spindelmotor 27 kW
X-Vorschubkraft 500 daN
Z-Vorschubkraft 1000 daN
Eilgang X-Achse 10 m/min
Eilgang Z-Achse 15 m/min

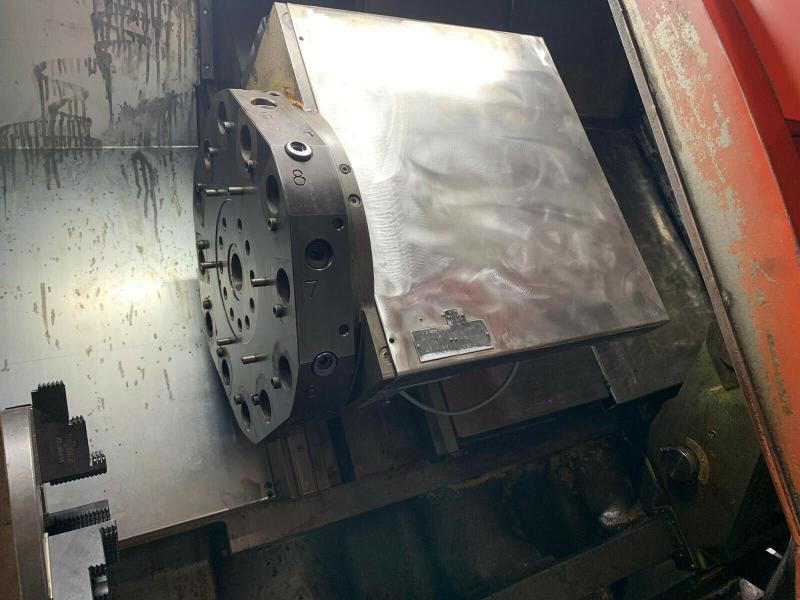

Werkzeugrevolver 12 Pos
Anzahl der angetriebenen Werkzeugstationen 6
Werkzeugaufnahme VDI 40
Antriebsmotor der angetriebenen Werkzeuge 9,2 kW
C-Achse ja / yes
Gesamtleistungsbedarf 52 kVA
Maschinengewicht ca. 7,6 t
Abmessungen der Maschine L x B x H 3,93 x 2,48 x 2,31 m
